在工業控制中，感知就是依靠各種傳感器完成的。從這個系列開始，我們將開始了解各種工業中用到的傳感器，包括溫度、壓力、流量、速度等。

今天就讓華光天銳從最基本的溫度傳感器開始。

溫度

無論是生活還是工業運用中，有很多情況需要知道溫度這個物理量，例如 鍋爐，反應堆，電機，冷庫等。

人類為了測量溫度發明了各種不同的技術。但為什么測量溫度要使用不同的技術呢？

這是一個好問題，因為沒有一種技術是能應對所有的場合。介紹四種傳統的溫度傳感器：

• RTD
• 熱電偶
• 熱敏電阻
• 半導體測溫元件

RTD

RTD或“電阻溫度檢測器”是一種電阻隨溫度變化的器件。

既然它是被動裝置，是通過施加外部電流然后測量它兩端的電壓。電壓是溫度的良好指示。當說一個裝置是被動時，這意味著器件需要使用外部電流（或電壓）源。這也就是連接RTD的模塊有正負的原因。

根據歐姆定律，大電流會導致RTD電阻產生熱量，所以為了避免這種錯誤，電流應保持在最低水平。

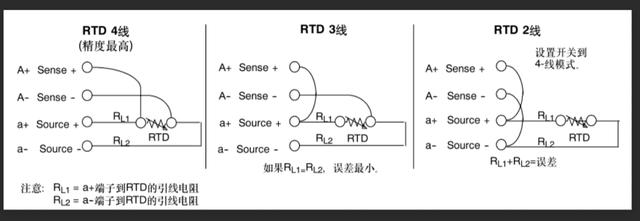

上圖顯示了RTD的三種接線方式，最簡單稱為“2線制”。但因為溫度測量點和模塊之間的導線有電阻，誤差便會在這里產生。為了更準確的測量于是就有了 3線制或4線制，用以消除誤差。

誤差大小?2線>3線>4線，4線制的誤差最小。

最常見的RTD之一是“PT100”，它由一層鉑金薄膜組成在塑料薄膜上，在0℃時顯示出100Ω的電阻。它的電阻隨溫度變化它通?？梢詼y量-201℃到849℃。PT100的電阻和溫度之間的關系是相對線性的。

PT100使用的是鉑，同樣的原理針對不同的用途，很多裝置也使用銅，鎳，鎳鐵等熱敏電阻 ，如過流保護，自調節加熱元件，浪涌電流限制器等。熱敏電阻可以是NTC或PTC。在NTC（負溫度系數）熱敏電阻中，電阻隨溫度升高而降低。NTC通常用作“浪涌”限流器。并配有PTC（正溫度系數）熱敏電阻，電阻隨溫度升高而增加。PTC熱敏電阻通常用作“過電流保護”以及可復位的保險絲。

熱電偶

熱電偶或簡稱“TC”由一對連接在一起的特定異種線組成，形成“感應點”或“連接點”。

基于稱為“熱電效應”的物理特性，當這個交叉點放置在不同的溫度時，產生不同的毫伏信號對應不同的溫度。與RTD相比，熱電偶是測量和供電同線的，兩個接線端，不同于RTD的4個接線端。熱電偶通常用于熔爐，燃氣輪機燃燒室，高溫排氣管等場合。

如果需要準確測量的場合，使用熱電偶并不合適。此外，熱電偶需要一個稱為“冷端”的參考測量點。熱電偶接頭經常暴露在極端環境中，而冷端通常安裝在儀器附近。

基于溫度測量的“范圍”，每個運用中的“敏感性”和其他一些因素，有不同類型的熱電偶可供選擇，例如E，J，K，M，N，T等。例如，類型“J”由“Iron-Constantan”組合組成范圍為-40°F至+1380°F和靈敏度約為27.8μV/°F。類型“K”（Chromel-Alumel）是最常見的通用熱電偶之一靈敏度約為22.8μV/°F。K型價格便宜，可提供各種探頭在-201℃至1348℃的工作范圍內。由于熱電偶的功能基于熱電效應在不同類型的導體中，當熱電偶的位置遠離“測量儀器”時（例如鍋爐），應選擇適當類型的導線連接。否則，熱電偶產生的微小信號會因為導線更不準確！

半導體溫度傳感器

半導體溫度傳感器基于PN組合半導體。

該技術廣泛用于電子設備，例如電池溫度的監控。該傳感器的優點是 線性特性，小尺寸和低成本。但應該注意的是，這種傳感器的測量范圍只有-40℃到120℃。

總結

從“精確度”來看，通常RTD比熱電偶高，大約高出10倍。

從“敏感性”的角度來看，RTD和熱端偶對溫度變化反應迅速，但熱電偶成本更低

如果我們要測量電子PCB和/或IC溫度，半導體溫度傳感器很合適。并且它的成本最低。
